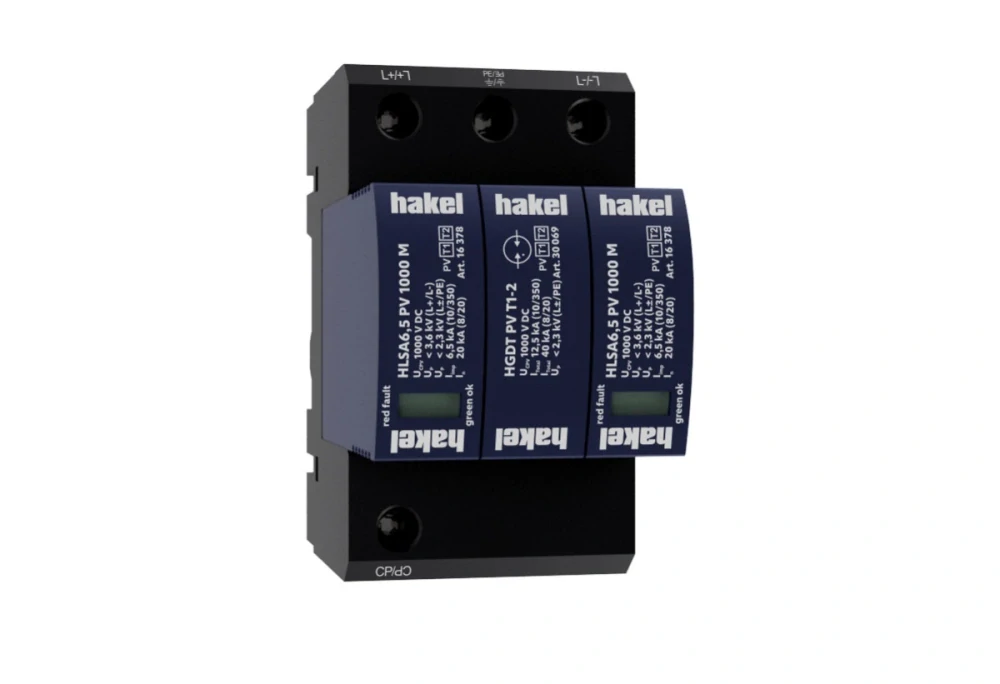

Svodič přepětí Hakel pro fotovoltaiku HLSA6,5 PV 1000 M
- Svodiče impulzních proudů a rázového přepětí typu T1+T2 pro fotovoltaické (PV) systémy v U nebo Y zapojení.
- Výhodou zapojení Y oproti U je odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální (svodový) proud vodičem PE.
- Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů a jsou schopny přerušit DC proud.
- Speciální konstrukce vnitřního odpojovače dovoluje instalaci bez předřazeného předjištění.
- Instalují se na DC straně v PV aplikacích s vnějším LPS, kde není dodržena dostatečná vzdálenost „s“.
- Jsou vhodné pro hladinu LPL III nebo IV.
- Zajišťují vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích (včetně přímého úderu blesku do PV systému) nebo spínacích procesech.
- Označení M specifikuje konstrukční provedení s výměnným modulem.
| Impulzní výbojový proud pro zkoušku třídy I (10/350) | Iimp | 6,5 kA |
| Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31 | T1, T2 | |
| Vhodné pro síť | DC | |
| Typ PV systému | Neuzemněný | |
| Typ zapojení SPD | Y | |
| Nejvyšší trvalé provozní napětí (+/-) | UCPV | 1 000 V DC |
| Nejvyšší trvalé provozní napětí (±/PE) | UCPV | 1 000 V DC |
| Max. napětí PV generátoru UOCSTC ≤ UCPV / 1,2 | UOCSTC | 830 V |
| Zkratová odolnost | ISCPV | 10 kA |
| Náboj | Q | 3,25 As |
| Specifická energie pro zkoušku třídy I | W/R | 10,56 kJ/Ω |
| Celkový výbojový proud (10/350) ±->PE | ITotal | 12,5 kA |
| Celkový výbojový proud (8/20) ±->PE | ITotal | 40 kA |
| Maximální výbojový proud (8/20) | Imax | 40 kA |
| Jmenovitý výbojový proud pro zkoušku třídy II (8/20) | In | 20 kA |
| Napěťová ochranná hladina při In (+/-) | Up | < 3,6 kV |
| Napěťová ochranná hladina při In (±/PE) | Up | < 2,3 kV |
| Doba odezvy (+/-) | tA | < 25 ns |
| Doba odezvy (±/PE) | tA | < 100 ns |
| Materiál pouzdra | Polyamid PA6, UL94 V-0 | |
| Stupeň ochrany krytu | IP20 | |
| Pracovní teplota | ϑ | - 40 ÷ 70 °C |
| Vlhkostní rozsah | RH | 5 ÷ 95 % |
| Minimální průřez připojovacích měděných vodičů dle ČSN CLC/TS 51643-32 (neplatí pro „V“ zapojení) pro T1 | S | 6 mm² (L+, L-) 16 mm² (PE) |
| Minimální průřez připojovacích měděných vodičů dle ČSN CLC/TS 51643-32 (neplatí pro „V“ zapojení) pro T2 | S | 2,5 mm² (L+, L-) 6 mm² (PE) |
| Rozsah upnutí svorky (pevný vodič) | 2,5 ÷ 35 mm2 | |
| Rozsah upnutí svorky (slaněný vodič) | 2,5 ÷ 25 mm2 | |
| Utahovací moment | 4 | |
| Způsob montáže | Na lištu DIN 35 mm | |
| Modulární šířka | 3 | |
| Pracovní poloha | Libovolná | |
| Prostředí umístění výrobku | Vnitřní | |
| Poruchový režim SPD | OCFM | |
| Místní signalizace | Optická | |
| Význam místní signalizace | OK – zelený terč PORUCHA – červený terč | |
| Dálková signalizace | Ne | |
| Výměnné provedení | Ano | |
| Katalogové číslo výměnného modulu varistoru | 16 378 | |
| Katalogové číslo výměnného modulu bleskojistky | 30 069 | |
| Životnost | > 100 000 h |
