Automatický nahazovač 32-1P AN-230-2

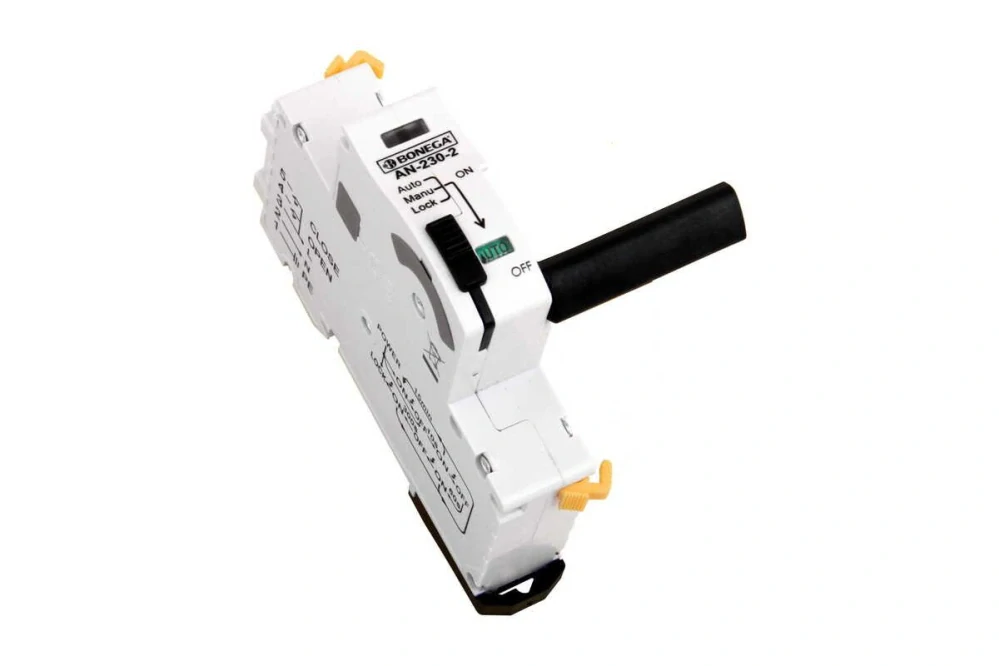

32-1P AN-230-2 Automatický nahazovač 1P s 2P ramenem a dálkovým ovládáním, Bonega

Jednomodulové zařízení k opětovnému automatickému zapnutí vybraných přístrojů BONEGA® s dálkovým ovládáním

Zařízení BONEGA® 1P AN-230 v šířce pouze jednoho modulu (18 mm) je určeno pro automatické opětovné zapnutí vybraných navazujících přístrojů BONEGA® a tím obnovení funkčnosti elektrických obvodů. V automatickém režimu po reakci vypnutí například jističe, proudového chrániče, RCBO, atd. značky BONEGA® do pozice páčky vypnuto nebo porucha provede zařízení 1P AN-230 nejvíce tři pokusy o opětovné zapnutí. Tím může automaticky zprovoznit elektrický okruh, ve kterém pominula závada a navazující jistící přístroj BONEGA® takové sepnutí umožnil.

V automatickém režimu umožňuje také dálkové vypnutí nebo zapnutí, čímž může sloužit i jako dálkový spínač / odpínač pro nepřístupná či vzdálená místa.

Výhodou je univerzálnost použití pro více přístrojů BONEGA® a malé rozměry (zabere šířku jen jednoho modulu). Má široké uplatnění jak v průmyslu, telekomunikacích, řízení dopravy, ale i v domácnostech, atd.

Z výroby jsou nastaveny 3 pokusy o opětovné zapnutí a tři periody pro čekání mezi pokusy okruh zprovoznit.

Popis funkce pokusů o opětovné sepnutí navazujícího přístroje

Při zapnutém automatickém režimu Auto a současném přívodu el. proudu je připraveno zařízení reagovat na vypnutí navazujícího přístroje BONEGA® (jistič, proudový chránič, RCBO, atd..) tak, že se pokusí opakovaně připojený přístroj BONEGA® zapnout. Nejprve to zkusí po uplynutí 10 sekund, pokud se to nepovede, tak se pokusí o sepnutí po 60 sekundách, případně ještě potřetí po 300 sekundách. Zapnutí se povede za podmínky, že v okruhu pominulo nebezpečí a navazující jistící přístroj BONEGA® dovolí sepnutí. Pokud se zařízení nepodaří v pevně nastavených 3 pokusech znovuobnovení provozu, tak upozorní na „poruchu v jištěném obvodu“, tím, že bude trvale svítit červeně světelná signalizace. V této situaci je třeba poruchu v obvodu najít a odstranit.
