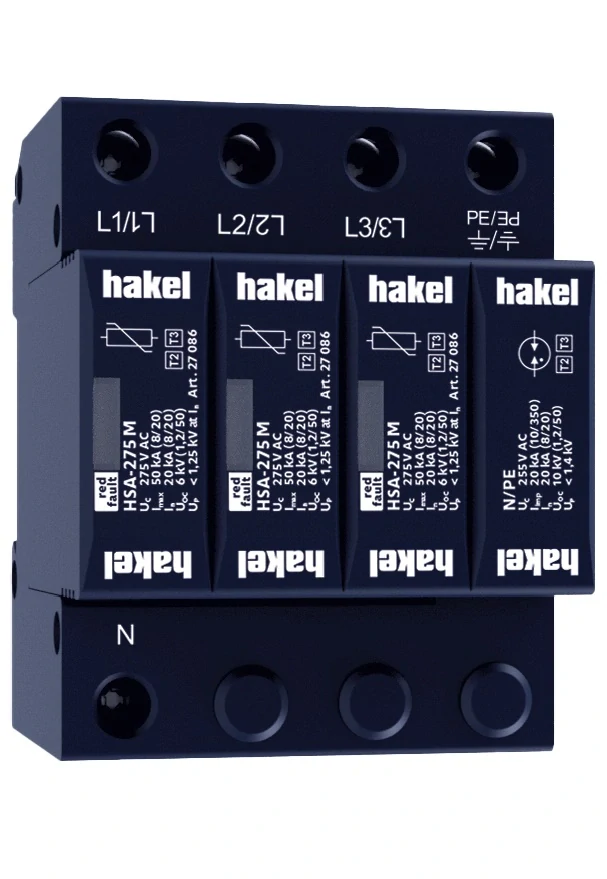

Svodič přepětí Hakel HSA-275/3+1 M
- TOP produkt
Přidáno do oblíbených
Produkt snadno najdete ve svém seznamu oblíbených, odkud jej můžete kdykoli přidat do košíku nebo sdílet s ostatními.
- Kompletní specifikace
- Svodič přepětí Hakel HSA-275/3+1 MSkladem u výrobce - dodání 2-3 dni2 918,20 Kč/ ks
Kompletní specifikace
Svodič přepětí Hakel HSA-275/3+1 M
- Svodiče rázového přepětí typu T2+T3 zajišťují vyrovnávání potenciálů a omezují spínací, indukované a zbytkové přepětí v sítích nn.
- Výrobky jsou složeny z varistorů s velkou svodovou schopností.
- V provedení 1+1 a 3+1 jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE.
- Instalují se na rozhraní zón LPZ 1 – LPZ 3 do podružných rozvaděčů a ovládacích skříní.
- Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN).
- Označení M specifikuje konstrukční provedení s výměnným modulem.
| Klasifikace dle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011 | T2, T3 | |
| Vhodné pro síť | TN-S, TT | |
| Počet pólů | 4 | |
| Jmenovité provozní napětí AC | UN | 230 V |
| Nejvyšší trvalé provozní napětí AC | UC | 275 V |
| Maximální výbojový proud (8/20) | Imax | 50 kA |
| Jmenovitý výbojový proud pro zkoušku třídy II (8/20) | In | 20 kA |
| Napětí naprázdno generátoru kombinované vlny | UOC | 6 kV |
| Celkový výbojový proud (8/20) L1+L2+L3+N->PE | ITotal | 50 kA |
| Napěťová ochranná hladina při In (L/N) | Up | < 1,25 kV |
| Napěťová ochranná hladina při In (L/PE) | Up | < 1,5 kV |
| Napěťová ochranná hladina při In (N/PE) | Up | < 1,4 kV |
| Napěťová ochranná hladina při UOC (L/N) | Up | < 0,85 kV |
| Impulzní výbojový proud pro zkoušku třídy I (10/350) N/PE | Iimp | 20 kA |
| Zkušební dočasné přepětí (TOV) pro tT = 5 s (L/N) | UT | 337 V |
| Zkušební dočasné přepětí (TOV) pro tT = 120 min (L/N) | UT | 440 V |
| Zkušební dočasné přepětí (TOV) pro tT = 0,2 s (N/PE) | UT | 1 200 V |
| Doba odezvy (L/N) | tA | < 25 ns |
| Doba odezvy (N/PE) | tA | < 100 ns |
| Maximální předjištění | 160 A gL/gG | |
| Reziduální proud | IPE | ≤ 5 µA |
| Jmenovitý zkratový proud při maximálním předjištění | ISCCR | 60 kArms |
| Zhášecí následný proud (N/PE) | Ifi | 0,1 kArms |
| Zóna ochrany před bleskem | LPZ 1-2, LPZ 2-3, LPZ3 | |
| Materiál pouzdra | Polyamid PA6, UL94 V-0 | |
| Stupeň ochrany krytu | IP20 | |
| Pracovní teplota | ϑ | - 40 ÷ 70 °C |
| Vlhkostní rozsah | RH | 5 ÷ 95 % |
| Minimální průřez připojovacích měděných vodičů dle ČSN 33 2000-5-53 ed. 3 (neplatí pro „V“ zapojení) pro T2 | S | 2,5 mm² (L, N) 6 mm² (PE, PEN) |
| Rozsah upnutí svorky (pevný vodič) | 1,5 ÷ 25 mm2 | |
| Rozsah upnutí svorky (slaněný vodič) | 1,5 ÷ 16 mm2 | |
| Utahovací moment | 3 | |
| Způsob montáže | Na lištu DIN 35 mm | |
| Modulární šířka | 4 | |
| Pracovní poloha | Libovolná | |
| Prostředí umístění výrobku | Vnitřní | |
| Místní signalizace | Optická | |
| Význam místní signalizace | OK – čirý terč PORUCHA – červený terč | |
| Dálková signalizace | Ne | |
| Výměnné provedení | Ano | |
| Katalogové číslo výměnného modulu | 27 086 | |
| Životnost | > 100 000 h |
