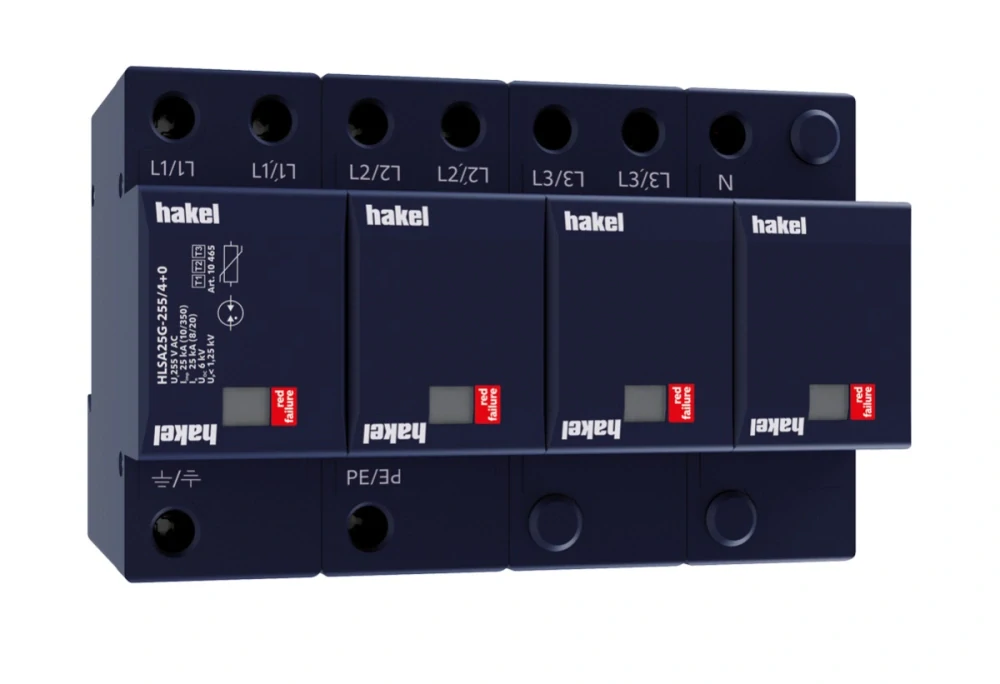

Svodič přepětí Hakel HLSA25G-255/4+0
- Svodiče impulzních proudů a rázového přepětí typu T1+T2+T3.
- Výrobky jsou složeny z varistorů s velkou svodovou schopností.
- HLSA25 v provedení 1+1, 3+1 a HLSA25G jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE.
- Vhodné pro objekty s uvažovanou hladinou ochrany LPL I a LPL II.
- Instalují se na rozhraní zón LPZ 0 – LPZ 1 a vyšší, co nejblíže vstupu kabelového vedení do objektu – hlavních rozvaděčů.
- V případě instalace svodiče označeného T1+T2+T3 v hlavním rozvaděči je nezbytné instalovat také svodiče přepětí T2 a T3 v podružných rozvaděčích.
- Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN).
- Označení S specifikuje provedení s dálkovou signalizací.
| Impulzní výbojový proud pro zkoušku třídy I (10/350) | Iimp | 25 kA |
| Klasifikace dle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011 | T1, T2, T3 | |
| Vhodné pro síť | TN-S, TT | |
| Počet pólů | 4 | |
| Jmenovité provozní napětí AC | UN | 230 V |
| Nejvyšší trvalé provozní napětí AC | UC | 255 V |
| Jmenovitý zatěžovací proud pro „V“ zapojení | IL | 125 A |
| Maximální výbojový proud (8/20) | Imax | 50 kA |
| Náboj | Q | 12,5 As |
| Specifická energie pro zkoušku třídy I | W/R | 156 kJ/Ω |
| Celkový výbojový proud (10/350) L1+L2+L3+N->PE | ITotal | 100 kA |
| Celkový výbojový proud (8/20) L1+L2+L3+N->PE | ITotal | 200 kA |
| Jmenovitý výbojový proud pro zkoušku třídy II (8/20) | In | 25 kA |
| Napětí naprázdno generátoru kombinované vlny | UOC | 6 kV |
| Napěťová ochranná hladina při In | Up | < 1,25 kV |
| Zkušební dočasné přepětí (TOV) pro tT = 5 s | UT | 337 V |
| Zkušební dočasné přepětí (TOV) pro tT = 120 min | UT | 440 V |
| Doba odezvy | tA | < 100 ns |
| Maximální předjištění | 250 A gL/gG | |
| Maximální předjištění („V“ zapojení) | 125 A gL/gG | |
| Reziduální proud | IPE | ≤ 5 µA |
| Jmenovitý zkratový proud při maximálním předjištění | ISCCR | 80 kArms |
| Zóna ochrany před bleskem | LPZ 0-1, LPZ 1-2, LPZ 2-3, LPZ3 | |
| Materiál pouzdra | Polyamid PA6, UL94 V-0 | |
| Stupeň ochrany krytu | IP20 | |
| Pracovní teplota | ϑ | - 40 ÷ 70 °C |
| Vlhkostní rozsah | RH | 5 ÷ 95 % |
| Minimální průřez připojovacích měděných vodičů dle ČSN 33 2000-5-53 ed. 3 (neplatí pro „V“ zapojení) pro T1 | S | 6 mm² (L, N) 16 mm² (PE, PEN) |
| Minimální průřez připojovacích měděných vodičů dle ČSN 33 2000-5-53 ed. 3 (neplatí pro „V“ zapojení) pro T2 | S | 2,5 mm² (L, N) 6 mm² (PE, PEN) |
| Rozsah upnutí svorky (pevný vodič) | 2,5 ÷ 35 mm2 | |
| Rozsah upnutí svorky (slaněný vodič) | 2,5 ÷ 25 mm2 | |
| Utahovací moment | 3 | |
| Způsob montáže | Na lištu DIN 35 mm | |
| Modulární šířka | 8 | |
| Pracovní poloha | Libovolná | |
| Prostředí umístění výrobku | Vnitřní | |
| Místní signalizace | Optická | |
| Význam místní signalizace | OK – čirý terč PORUCHA – červený terč | |
| Dálková signalizace | Ne | |
| Výměnné provedení | Ne | |
| Životnost | > 100 000 h |
