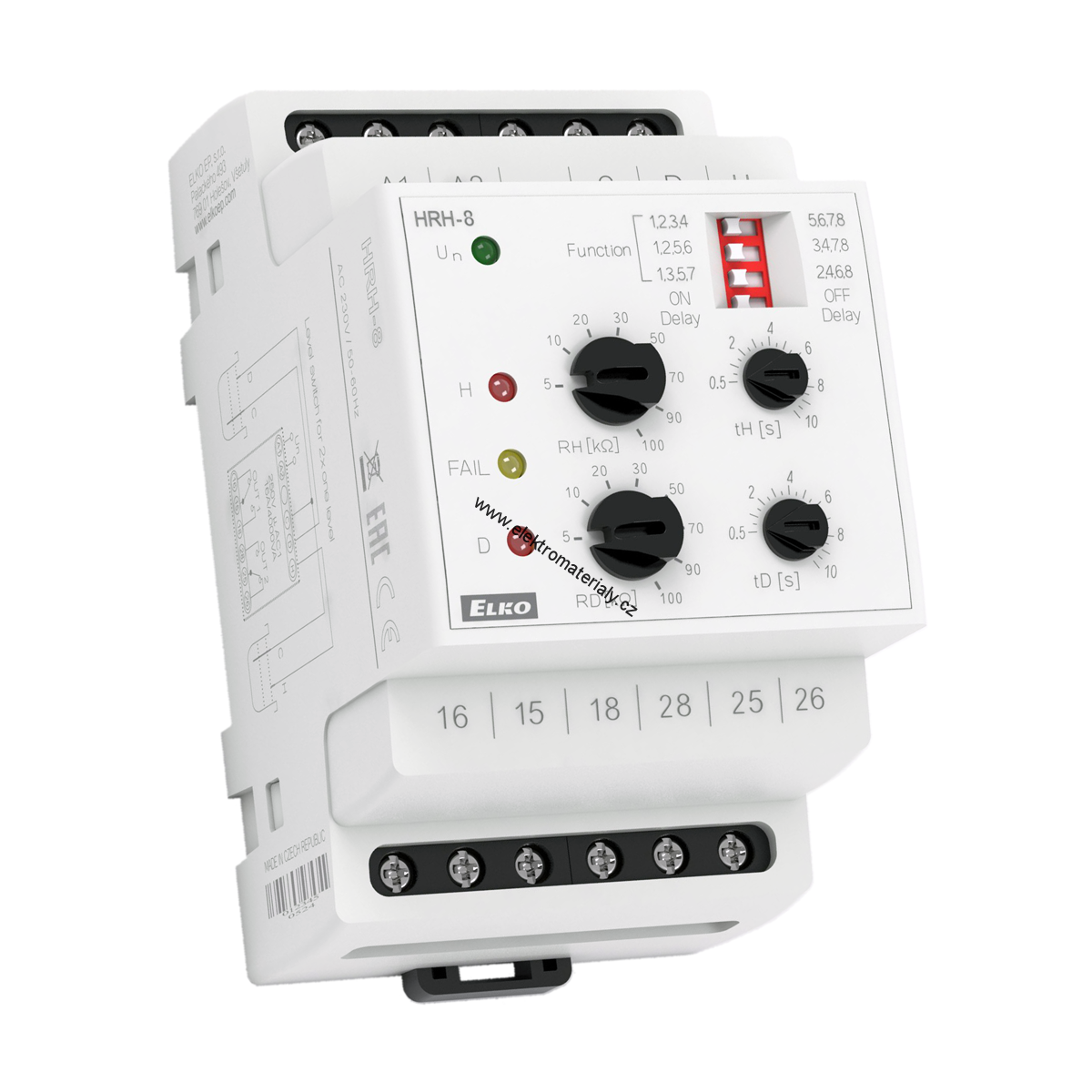

HRH-8/230V – Multifunkční hladinový spínač pro 1 i 2 nádrže
Hladinový spínač HRH-8/230V od výrobce ELKO EP je univerzální relé pro kontrolu hladiny vodivých kapalin, které díky dvěma nezávislým výstupním relé a volitelným funkcím zvládne obsluhovat hned dvě nádrže nebo řešit přečerpávání mezi nimi. Jde o modernizovanou náhradu staršího modelu HRH-1.
K čemu HRH-8/230V použijete
Přístroj je určený ke kontrole hladiny kapalin například:
- ve studnách, jímkách a nádržích
- v bazénech a tancích
- v zásobnících kapalin
- při přečerpávání mezi dvěma nádržemi
Hlavní výhody
- Tři volitelné konfigurace – 2× hlídání jedné hladiny v samostatných nádržích, 1× hlídání dvou hladin v jedné nádrži, nebo přečerpávání z jedné nádrže do druhé
- 8 funkcí volitelných DIP přepínačem přímo na předním panelu – rychlé nastavení bez nutnosti přeprogramování
- Nastavitelná citlivost sond samostatně pro každou sondu – přesné přizpůsobení konkrétní kapalině
- Nastavitelná prodleva sepnutí relé pro každou sondu zvlášť – eliminuje falešné reakce při kolísání hladiny
- 2× nezávislý výstup relé s přepínacím kontaktem 16 A / 250 V AC1
- Hlídací frekvence 10 Hz – zabraňuje polarizaci kapaliny a zvyšuje odolnost proti síťovému rušení
- Galvanicky oddělené napájecí a hlídací obvody – vyšší provozní bezpečnost
- Kompaktní provedení 3 moduly s uchycením na DIN lištu – úspora místa v rozvaděči
Technické parametry
| Parametr | Hodnota |
|---|---|
| Výrobce | ELKO EP |
| Napájecí napětí | 230 V AC |
| Výstupní kontakty | 2× přepínací relé, 16 A / 250 V AC1 |
| Konfigurace | 2× 1 hladina / 1× 2 hladiny / přečerpávání |
| Volba funkce | DIP přepínač na předním panelu (8 funkcí) |
| Hlídací frekvence | 10 Hz |
| Provedení | 3 moduly, montáž na DIN lištu |
| Náhrada za | HRH-1 |
Jak přístroj funguje
Hlídání dvou samostatných nádrží: relé pracuje jako dva nezávislé jednohladinové spínače, každý se svým vlastním nastavením citlivosti i prodlevy.
Hlídání dvou hladin v jedné nádrži: přístroj sepne při dosažení jedné úrovně a vypne při dosažení druhé – typicky min./max. hladina.
Přečerpávání mezi nádržemi: kapalina se automaticky přesouvá z jedné nádrže do druhé podle nastavených úrovní.
Pro koho je produkt vhodný
HRH-8/230V ocení zejména ti, kdo potřebují jedním přístrojem obsloužit více nádrží nebo řešit přečerpávání mezi nimi – ideální pro rozsáhlejší instalace, kde by dva samostatné jednodušší spínače znamenaly zbytečné náklady navíc.
