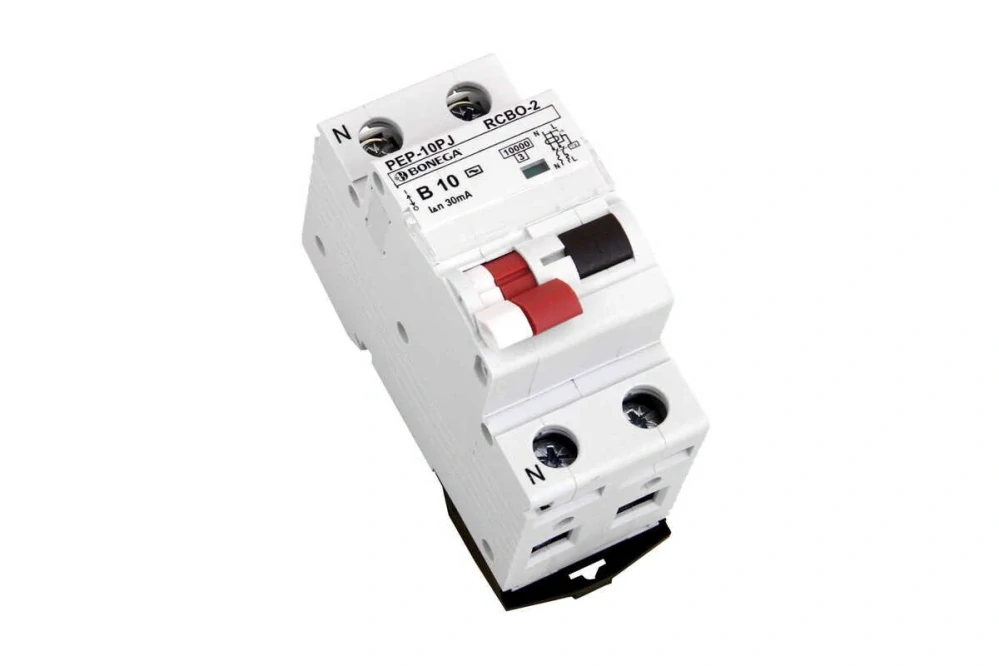

Kombinovaný proudový chránič 10A B/30 mA

Kombinované přístroje - proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 10PJ  zajišťují odpojení, spínání a ochranu elektrických obvodů proti zemním poruchovým proudům, čímž zajišťují i protipožární ochranu a současně funkci jističe - tj. ochranu proti zkratu a tepelnému přetížení.

Mají magnetomechanickou spoušť pro reakci na reziduální proud, která pracuje nezávisle na síťovém napětí a automaticky rozpojí obvod při zemním poruchovém proudu mezi fází a zemí = větším než jmenovitý reziduální proud I_/n.

Tento typ odpojuje i pracovní vodič. Ovládání středního (pracovního) vodiče "nuláku" probíhá tak, že při zapínání dojde nejprve k sepnutí "N" a pak teprve fáze a při vypínání dochází nejdříve k odpojení fáze a pak teprve "N" . Je to z důvodu vyšší bezpečnosti. "N" obvod tak chrání již od první fáze sepnutí až do skončení vypnutí.

• pro ochranu neživých částí (budov, strojů apod., před vznikem požáru nebo zkratu)
• jsou konstruované na práci se střídavým proudem
• jsou vybaveny signalizací poruchy pomocí středové polohy páčky:
• mají možnost napojení příslušenství jako jsou signalizační kontakty, podpěťové spouště, napěťové spouště atd.
• barevná indikace zapnutého a vypnutého stavu
• jsou vybaveny testovacím tlačítkem
• jsou vyrobeny podle normy IEC 61009-1
• odpovídají vypínací schopnosti 10 000 A a 15 000 A
• 36 měsíců záruka

Tyto proudové chrániče lze s výhodou propojovat s jističi BONEGA pomocí propojovacích lišt.

Signalizace poruchy pomocí polohy páčky

Na první pohled lze odlišit vypnutí uživatelem nebo reziduálním proudem případně zkratem či tepelným přetížením. Dělené páčky tedy rozlišují chování (reakci) samostatně proudového chrániče a zvlášť jističe na poruchy v obvodech nn.

Tato funkce je velmi výhodná především pro elektro údržbáře, kteří tak dokážou:

a) rychle zjistit, zda k vypnutí došlo svévolně obsluhou (vynucená "přestávka" = předstírání poruchy) nebo skutečnou poruchou

b) při odstraňování poruchy jim signalizace napoví, zda poruchu hledat v nežádoucím vyšším reziduálním proudu nebo ve zkratu či tepelném přetížení (de facto tak ví, zda to způsobila reakce proudového chrániče nebo jističe.
