- Hladinový spínač HRH-5Skladem859 Kč/ ks

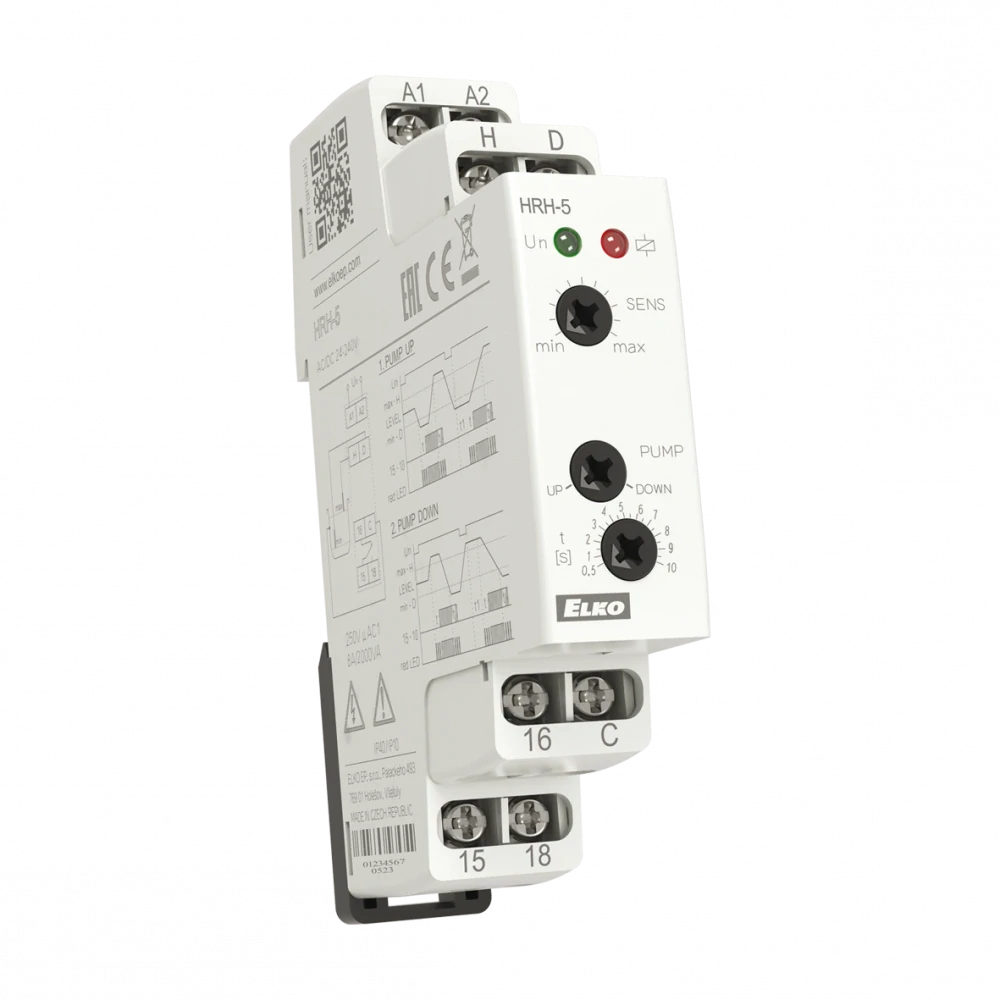

HRH-5/UNI – Hladinový spínač pro monitorování 1 nebo 2 hladin
Hladinový spínač HRH-5/UNI od výrobce ELKO EP je kompaktní jednomodulové relé pro sledování hladiny vodivých kapalin. Díky univerzálnímu napájení a jednoduchému nastavení je vhodný jak pro domácí, tak pro drobné technologické instalace. Jde o modernizovanou náhradu staršího modelu HRH-2.
K čemu HRH-5/UNI použijete
Spínač je určený ke kontrole hladiny kapalin například:
- ve studnách a jímkách
- v nádržích a zásobnících
- v tankerech
- při ochraně prostor před přetečením či zaplavením
Hlavní výhody
- Volitelná konfigurace 1 nebo 2 hladin – jednohladinový režim propojením svorek H a D, nebo dvouhladinový režim se spínáním na jedné a vypínáním na druhé úrovni
- Volba funkce dočerpávání (PUMP UP) nebo odčerpávání (PUMP DOWN)
- Univerzální napájení 24–240 V AC/DC – flexibilní použití v různých typech instalací
- Nastavitelné časové zpoždění výstupu (0,5–10 s) – zabraňuje nežádoucímu spínání při rozvlnění hladiny
- Potenciometrem nastavitelná citlivost (5–100 kΩ) podle vodivosti kapaliny
- Měřicí frekvence 10 Hz – zabraňuje polarizaci kapaliny a zvýšené oxidaci měřicích sond
- Kompaktní provedení 1 modul s montáží na DIN lištu – úsporné umístění v rozvaděči
- Galvanicky oddělené napájení – vyšší provozní bezpečnost
Technické parametry
| Parametr | Hodnota |
|---|---|
| Výrobce | ELKO EP |
| Napájecí napětí | 24–240 V AC/DC (AC 50–60 Hz) |
| Tolerance napájecího napětí | −15 % / +10 % |
| Příkon | max. 2 VA / 1,5 W |
| Výstupní kontakt | 1× přepínací, 8 A / 250 V AC1 (AgNi) |
| Citlivost | 5–100 kΩ |
| Krytí | IP40 (čelní panel) / IP10 (svorky) |
| Pracovní teplota | −20 °C až +55 °C |
| Provedení | 1 modul, montáž na DIN lištu EN 60715 |
| Náhrada za | HRH-2 |
Jak přístroj funguje
Jednohladinový režim (jednostavový): vznikne propojením svorek H a D, přístroj hlídá jednu konkrétní úroveň hladiny.
Dvouhladinový režim (dvoustavový): spínač reaguje na dvě úrovně – po detekci minima sepne čerpadlo a nechá ho běžet až do dosažení maxima (nebo naopak), čímž zajišťuje plynulý automatický chod bez zbytečně častého spínání.
Ke správné funkci jsou potřeba 2 hladinové sondy (např. SHR-2), které nejsou součástí balení.
Pro koho je produkt vhodný
HRH-5/UNI je ideální volbou pro jednoduché a spolehlivé řízení hladiny tam, kde stačí sledovat jednu nebo dvě úrovně – typicky u domácích studní, menších jímek nebo zásobníků, kde je kladen důraz na snadnou instalaci a nízké pořizovací náklady.
